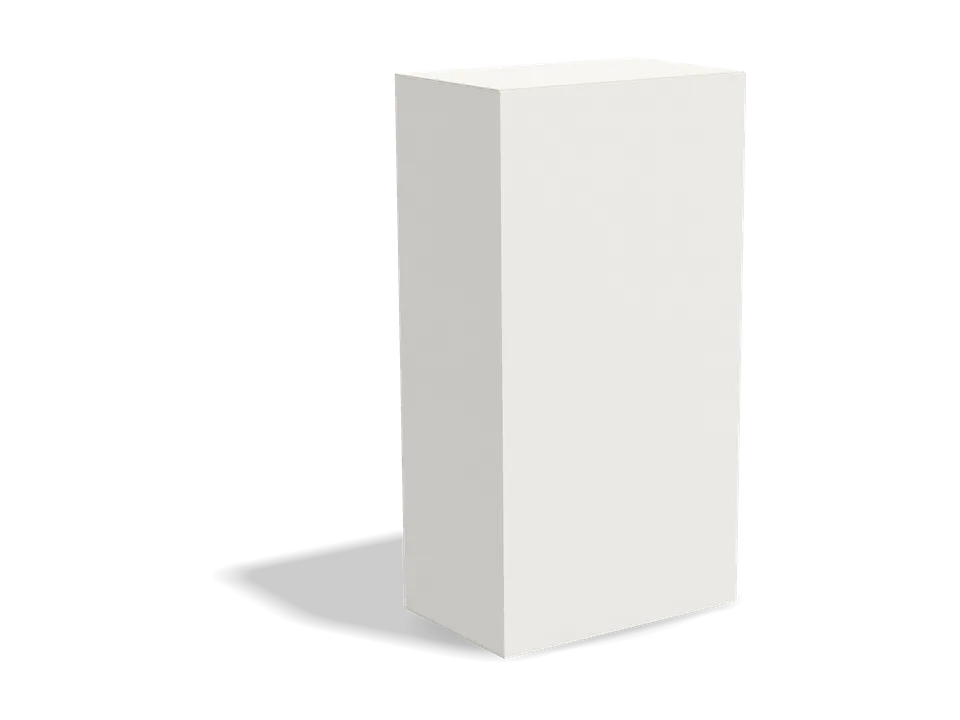

Étui à rabat inversé
Reverse tuck end. Les rabats s’ouvrent de part et d’autre : cosmétique, pharmacie, compléments.
Tracé, exemple 80 × 50 × 150 mm (intérieur). Vos cotes dans l’éditeur.
Structures de boîtes.
Vous connaissez les dimensions de votre produit ? Trouver mon gabarit →
Choisissez une structure, réglez ses cotes, voyez le plan. Chaque structure est construite d’après la norme FEFCO ou ECMA ou d’après des tracés de référence, et illustrée par notre propre 3D. Le badge « En validation atelier » signale celles encore en cours de vérification sur les tracés de l’atelier.
Étuis à rabats
Carton compact · norme ECMA

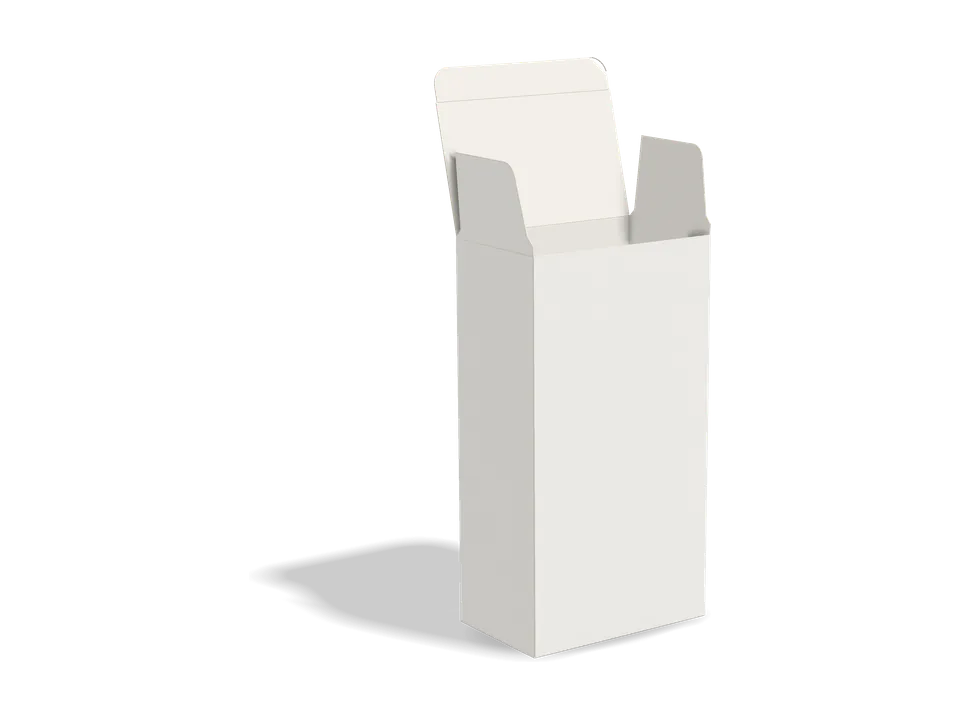

Étui à rabat droit
Straight tuck end. Les deux rabats du même côté, pour une façade sans interruption.
Tracé, exemple 80 × 50 × 150 mm (intérieur). Vos cotes dans l’éditeur.
Fonds semi-automatiques et automatiques
Compact et micro-cannelure · fonds qui se montent sans colle
Étui à fond 1-2-3
Fond semi-automatique (snap lock) : quatre volets qui s’accrochent en trois gestes, sans colle. Pour les produits plus lourds : flacons, pots, coffrets.
Tracé, exemple 100 × 50 × 180 mm (intérieur). Vos cotes dans l’éditeur.
Étui à fond 1-2-3 à encoche
Le même fond semi-automatique, avec une encoche au dos pour tirer la languette. Pots de crème, ampoules, petits flacons.
Tracé, exemple 75 × 75 × 60 mm (intérieur). Vos cotes dans l’éditeur.
Boîte produit à double crochet
Micro-cannelure E et fond 1-2-3 à double crochet : plus rigide qu’un étui, pour les produits lourds et l’envoi en boutique en ligne.
Tracé, exemple 250 × 100 × 160 mm (intérieur). Vos cotes dans l’éditeur.
Boîte à fond automatique
Fond crash-lock collé en usine : la boîte arrive à plat et son fond se forme d’un geste. Double couvercle fermé par une boucle de sécurité. Micro-cannelure.
Tracé, exemple 200 × 120 × 150 mm (intérieur). Vos cotes dans l’éditeur.
Caisses FEFCO
Carton ondulé · épaisseur en paramètre

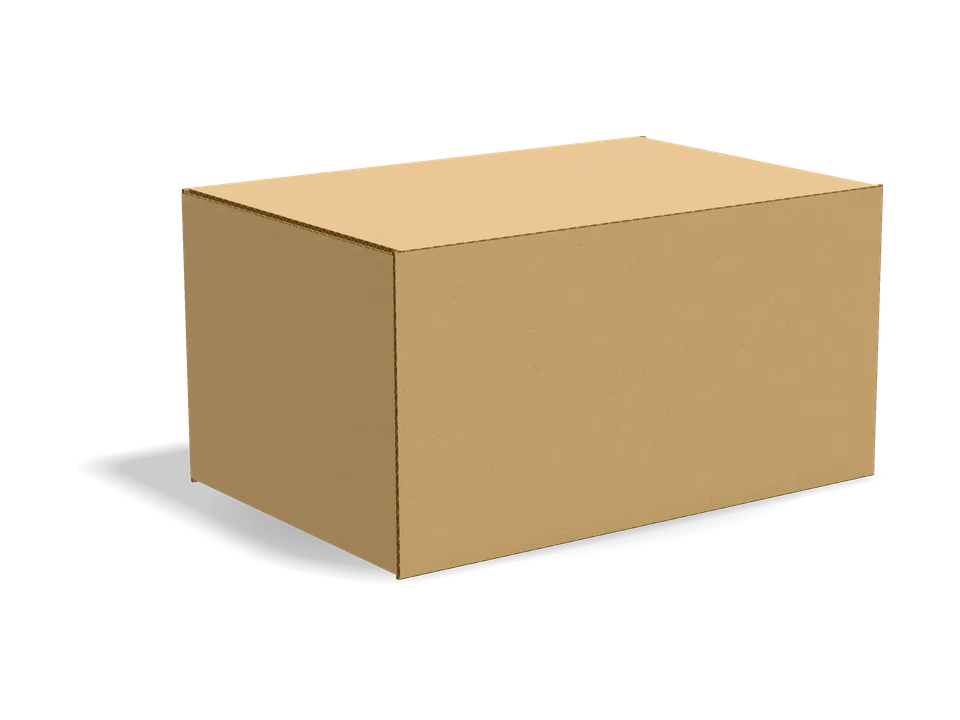

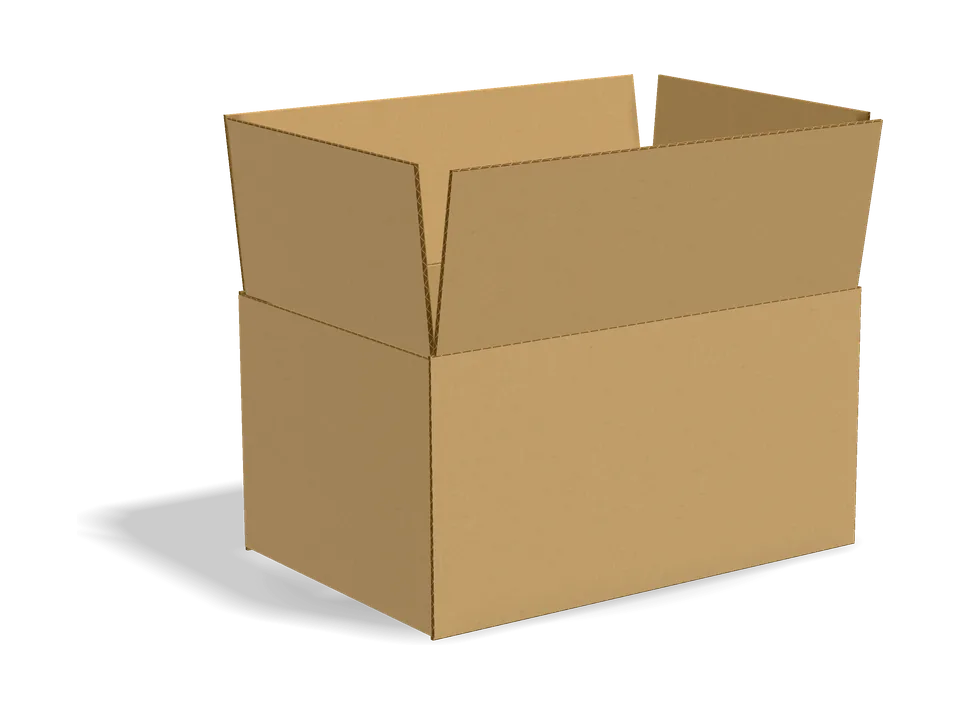

Caisse américaine classique
FEFCO 0201 (RSC). Quatre rabats dessus et dessous, la caisse d’expédition universelle.
Tracé, exemple 300 × 200 × 150 mm (intérieur). Vos cotes dans l’éditeur.

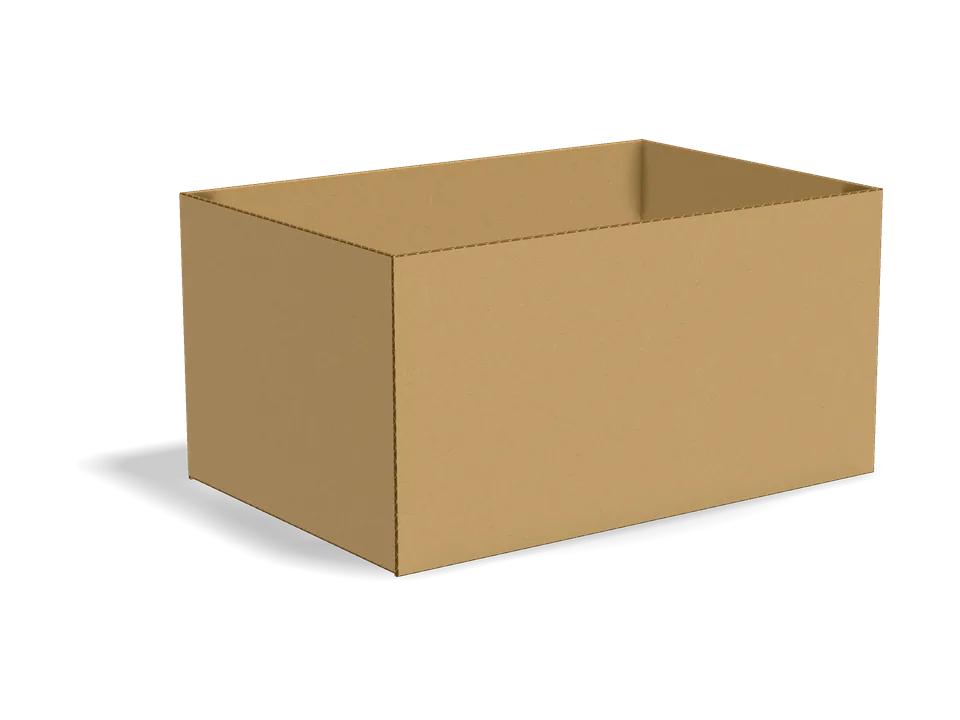

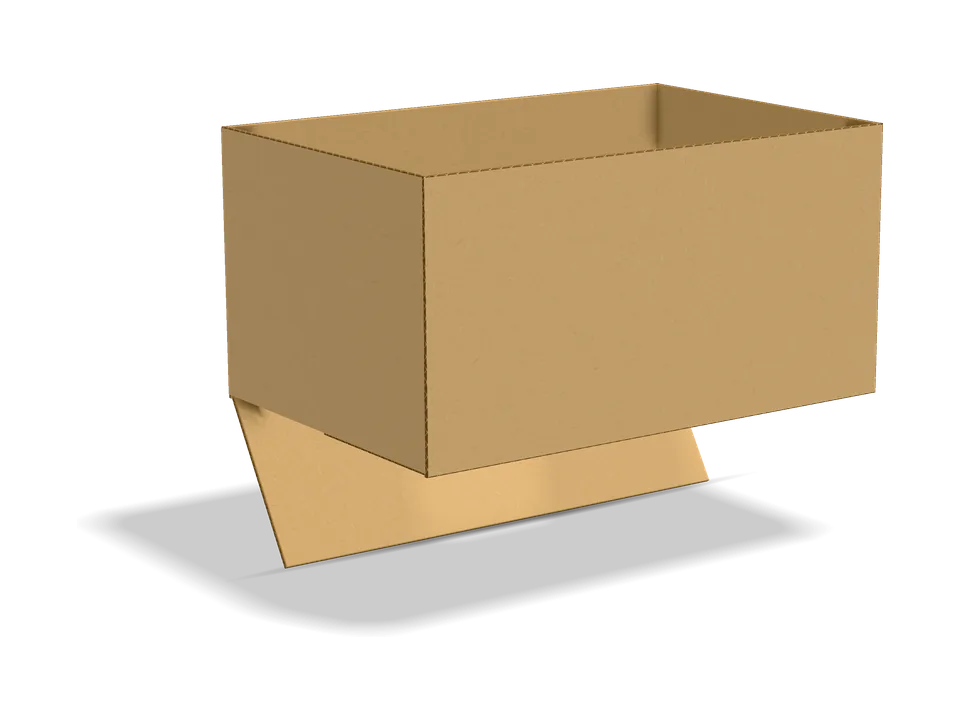

Caisse demi-fermée
FEFCO 0200 (HSC). Rabats sur une seule face : plateau, calage ou caisse à fond seul.
Tracé, exemple 300 × 200 × 150 mm (intérieur). Vos cotes dans l’éditeur.
Boîtes à coins pliés
Carton compact · gabarits de l’atelier

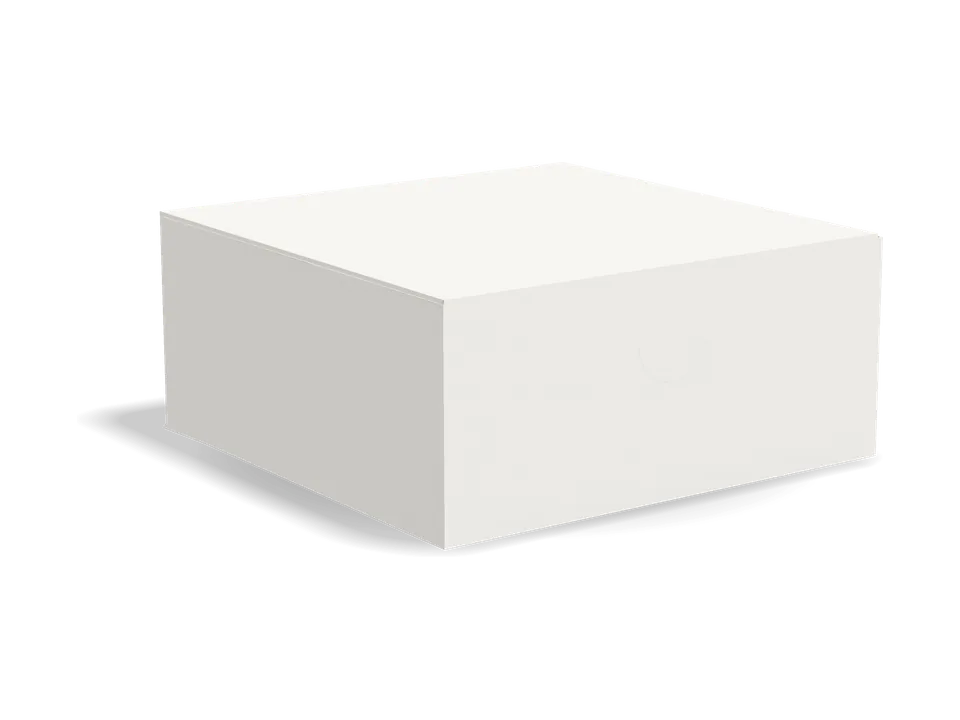

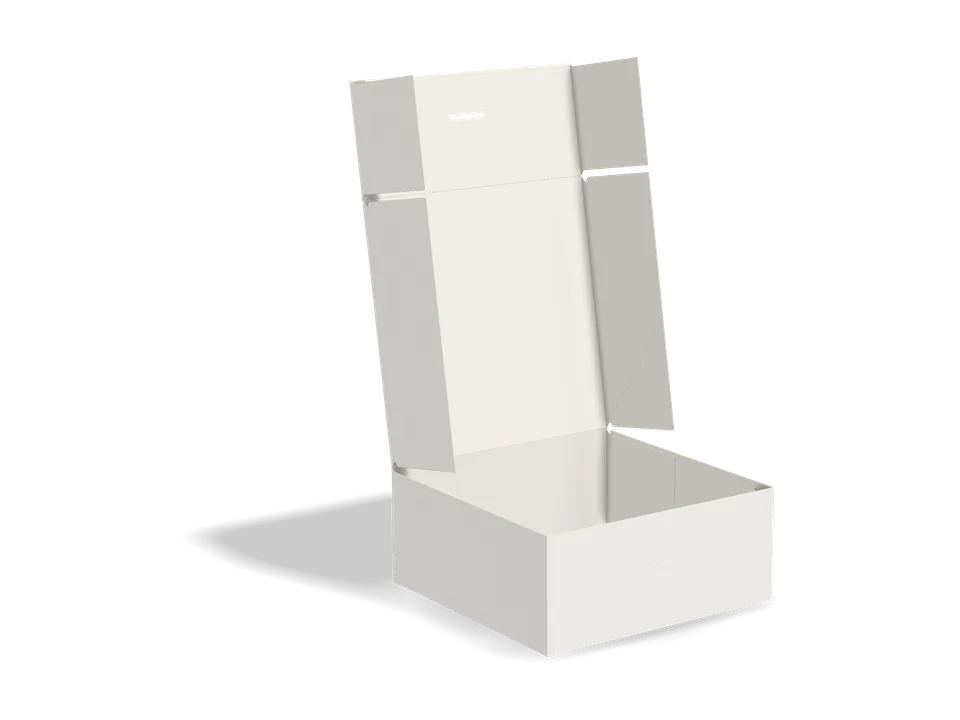

Boîte pâtissière à coins pliés
Fond automatique et couvercle, d’après les tracés de l’atelier.
Tracé, exemple 150 × 150 × 65 mm (intérieur). Vos cotes dans l’éditeur.

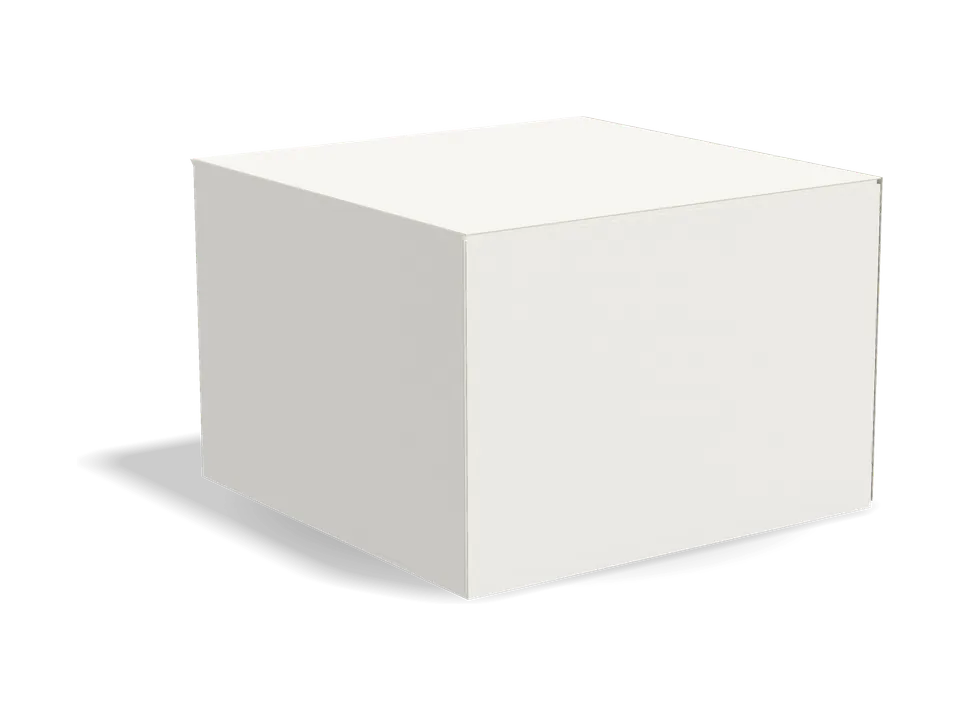

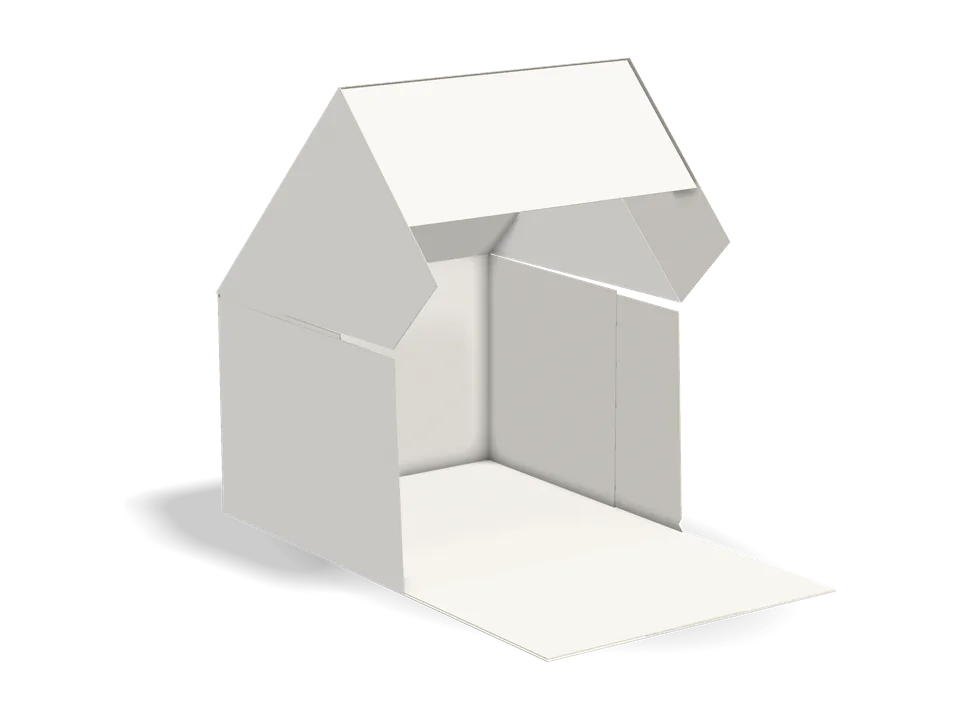

Boîte cake américain
Hauteur 10 cm, coins à goussets. D’une pièce jusqu’à 20 cm, en fond + couvercle à partir de 23 cm. D’après les tracés de l’atelier.
Tracé, exemple 150 × 150 × 100 mm (intérieur). Vos cotes dans l’éditeur.

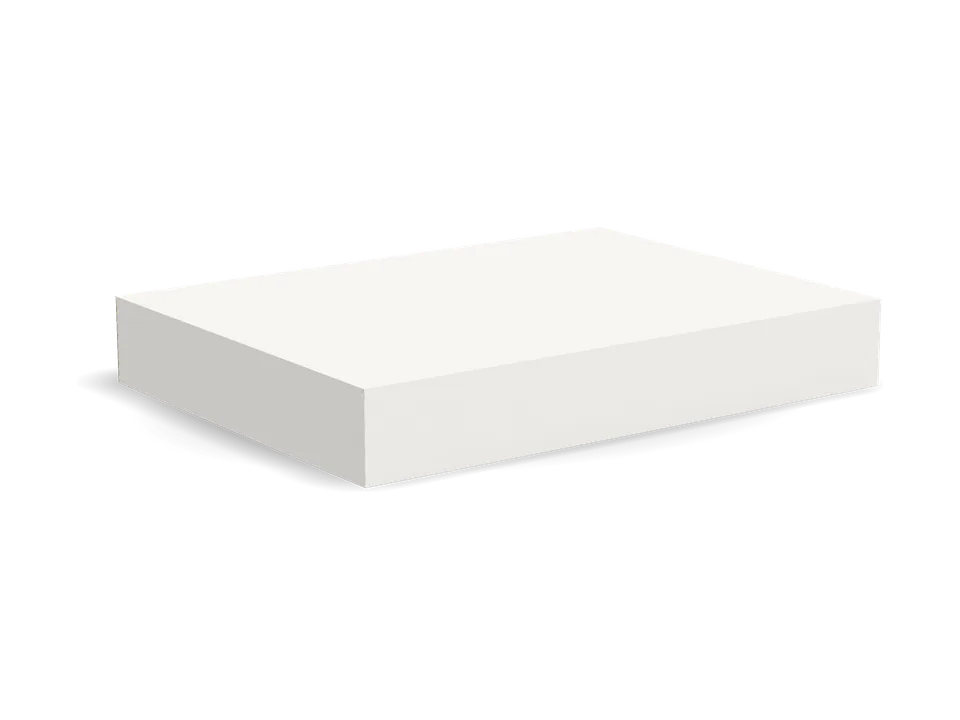

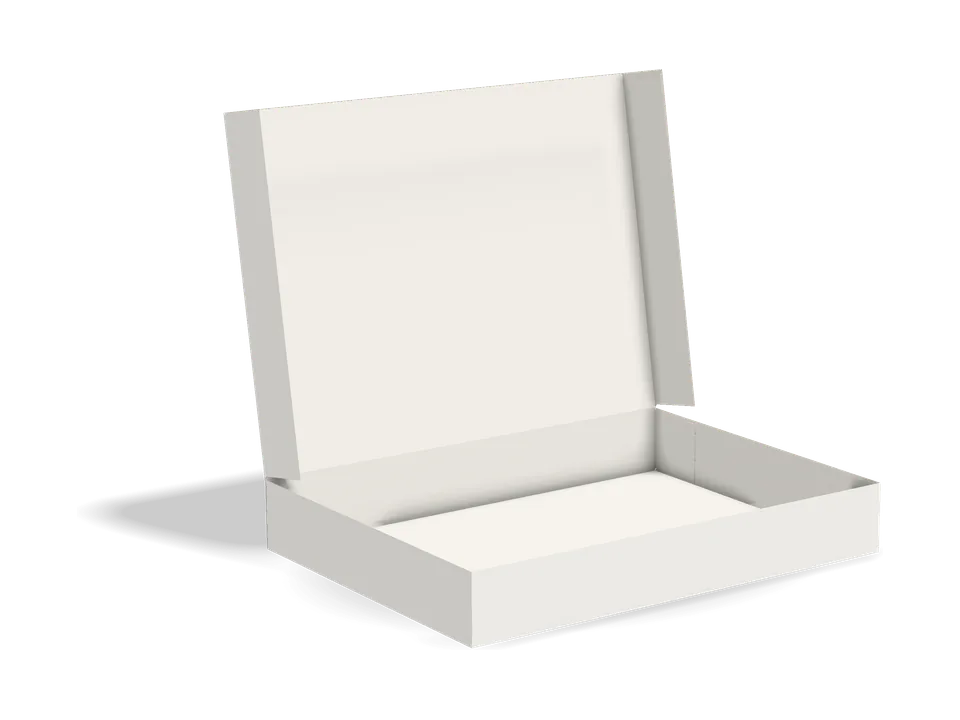

Boîte à plateau (cache-plateau)
Boîte à couvercle attenant qui coiffe un plateau à gâteaux : façade, fond, dos, couvercle et rabat avant, volets d’angle. En deux pièces (fond + couvercle) quand elle dépasse la feuille 52 × 74. D’après les tracés 20 × 30 et 30 × 40 de l’atelier.
Tracé, exemple 410 × 305 × 60 mm (intérieur). Vos cotes dans l’éditeur.
Plateaux à rebord
Carton compact · tracés de l’atelier

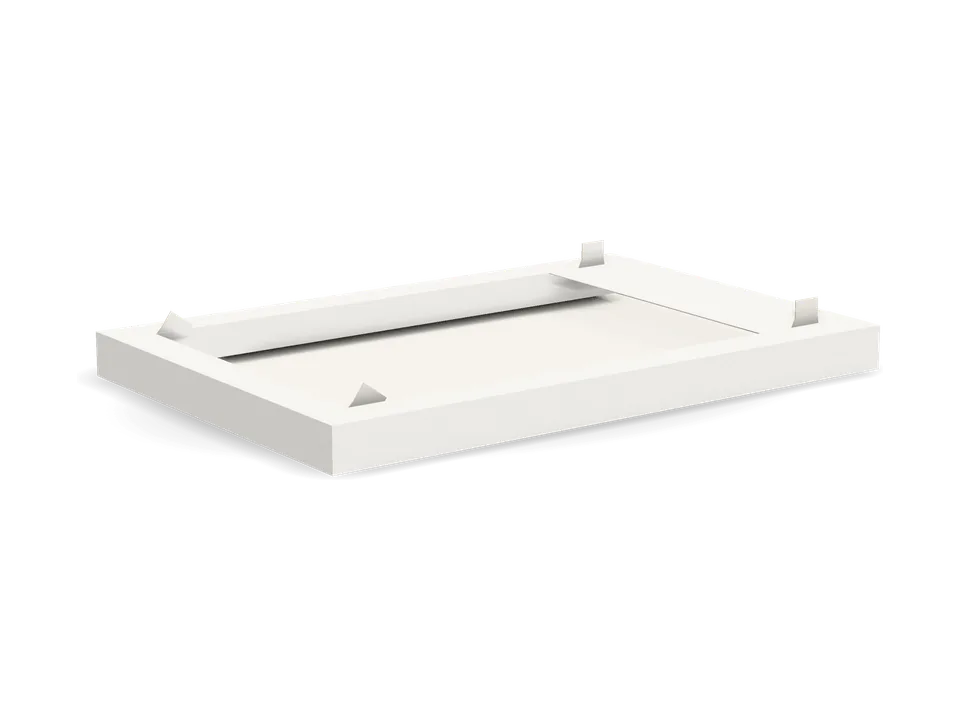

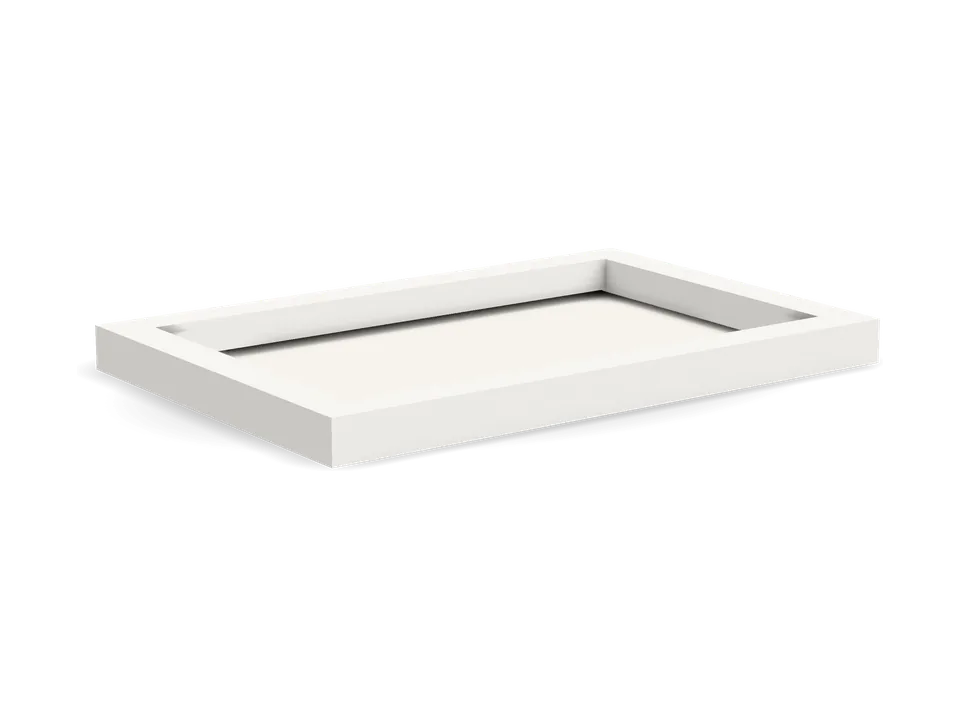

Plateau à gâteaux à rebord
Rebord roulé de 2 cm, pattes de coin et languettes de verrouillage. D’après les tracés de l’atelier.
Tracé, exemple 300 × 200 × 20 mm (intérieur). Vos cotes dans l’éditeur.
Boîtes à pizza

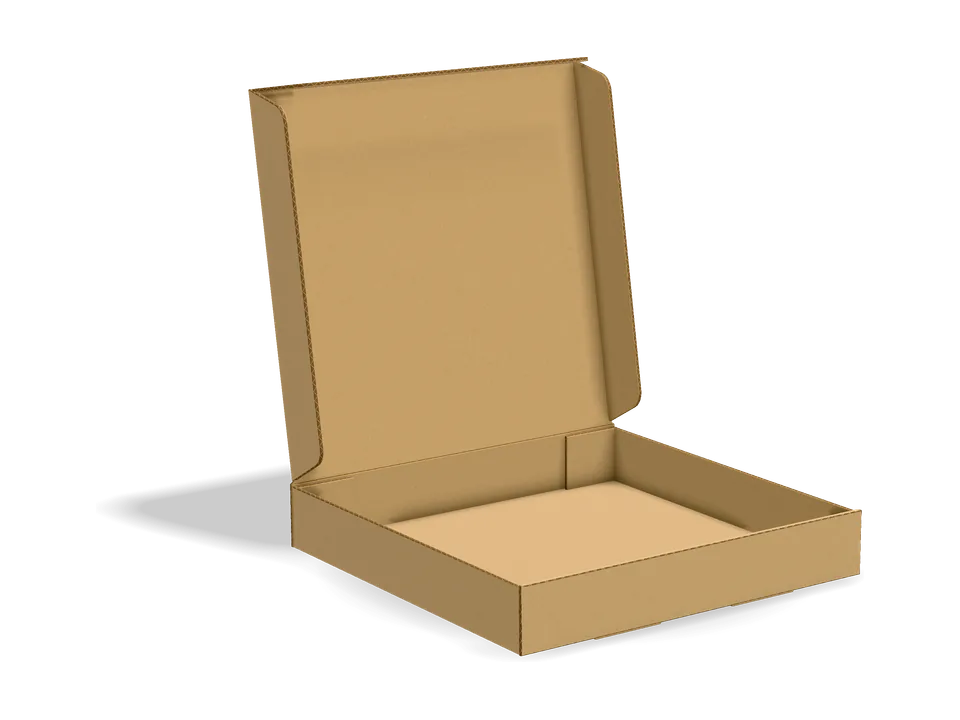

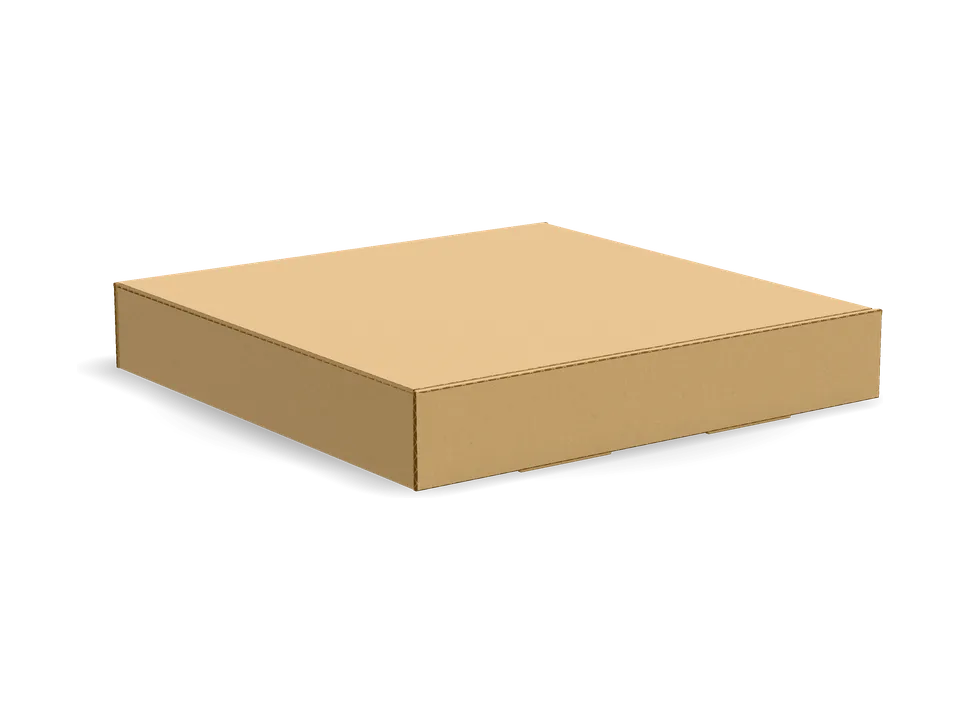

Boîte à pizza
Couvercle attenant, façade roulée à deux taquets, oreilles rentrées dans les parois, trou de pouce. Micro-cannelure. D’après trois tracés de référence (215 à 290 mm).
Tracé, exemple 290 × 290 × 47 mm (intérieur). Vos cotes dans l’éditeur.
Boîtes burger

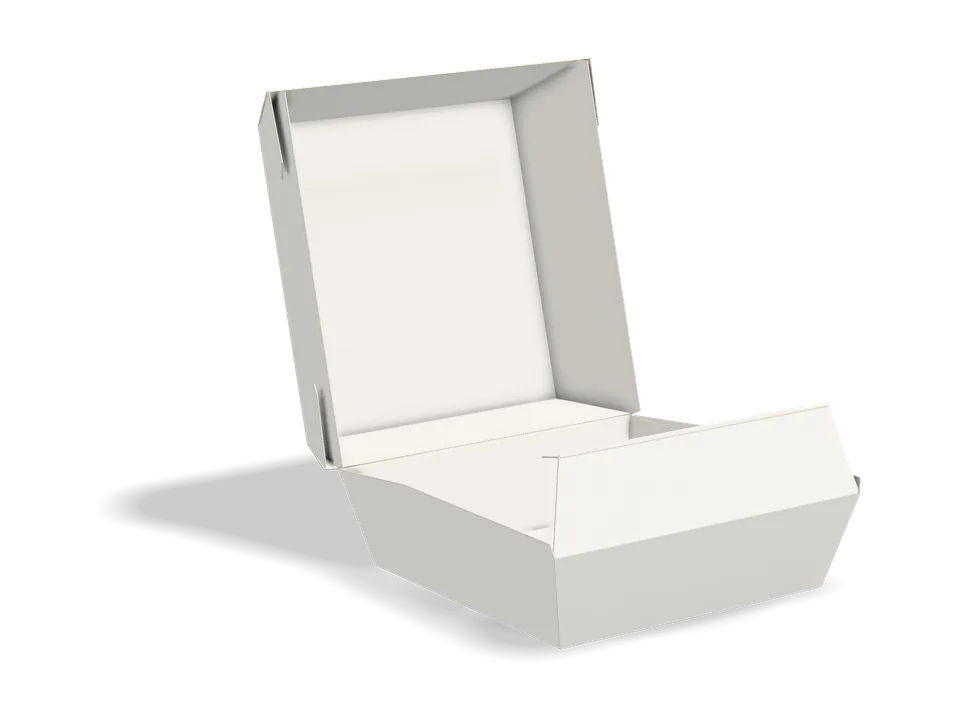

Boîte burger à languette
Coque à couvercle attenant, parois évasées, languette à fente qui se verrouille sur le taquet du couvercle.
Tracé, exemple 110 × 110 × 70 mm (intérieur). Vos cotes dans l’éditeur.

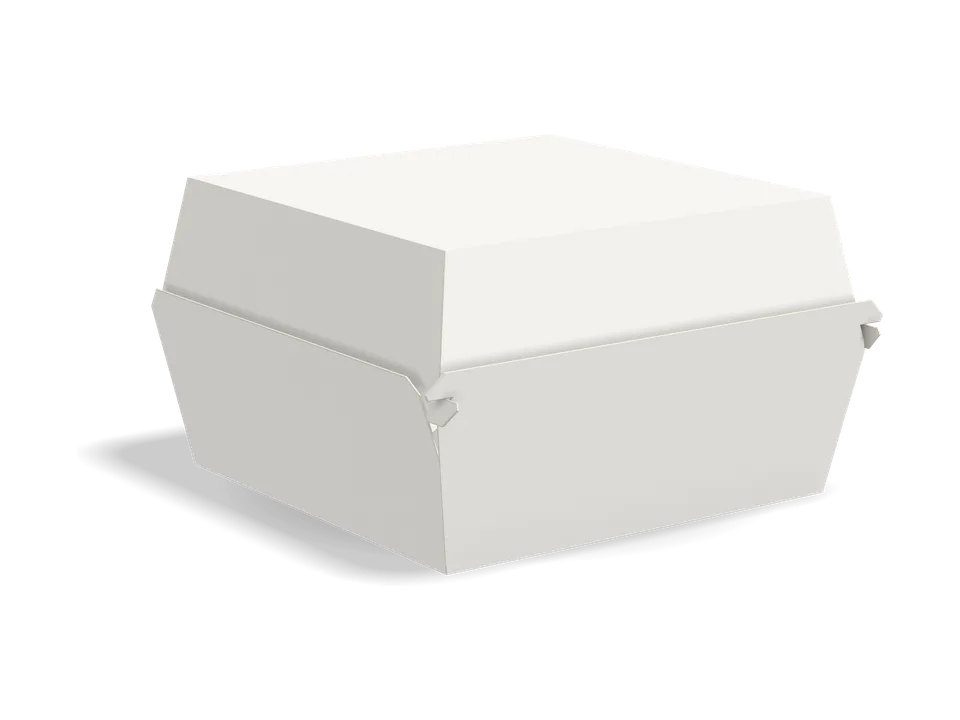

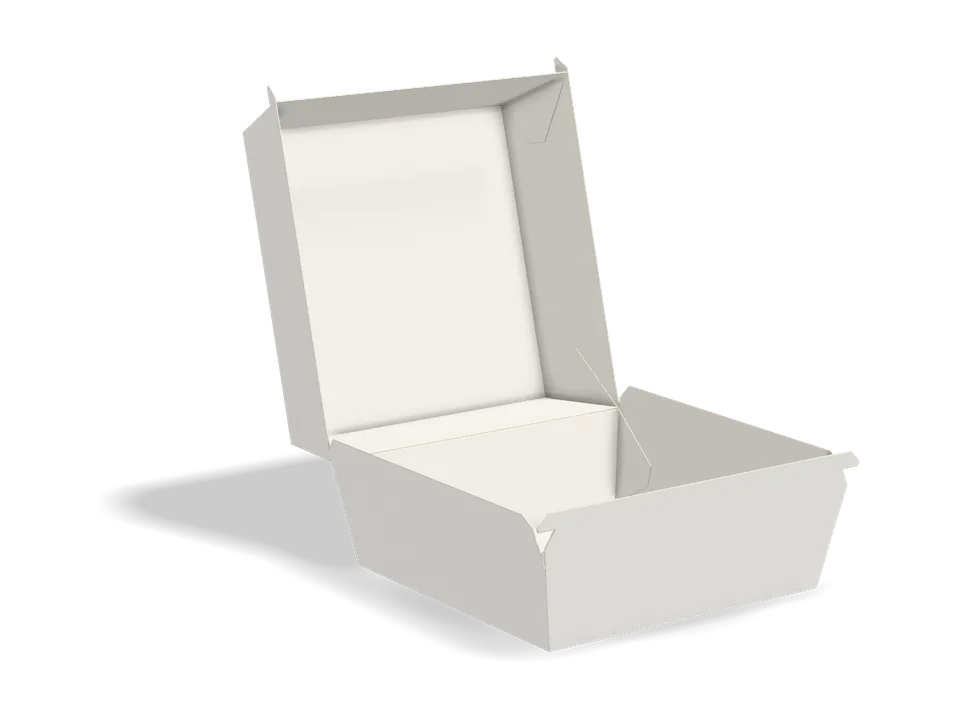

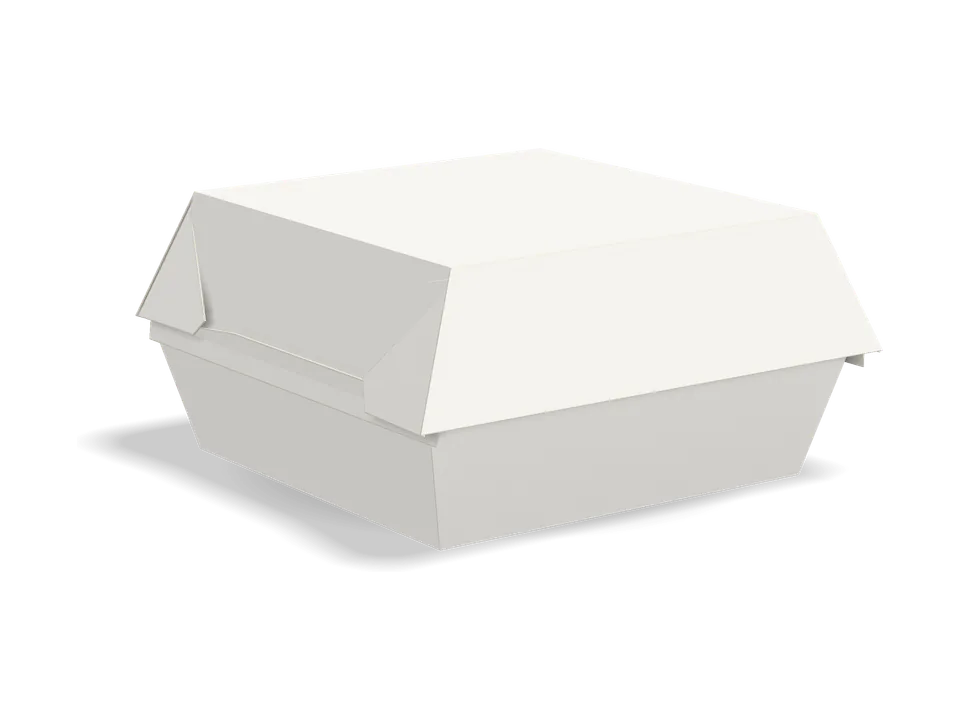

Boîte burger à taquets
Coque à couvercle attenant, oreilles arrondies ; la façade du fond s’accroche par deux taquets dans les côtés du couvercle.
Tracé, exemple 120 × 120 × 80 mm (intérieur). Vos cotes dans l’éditeur.
Boîtes à poignée

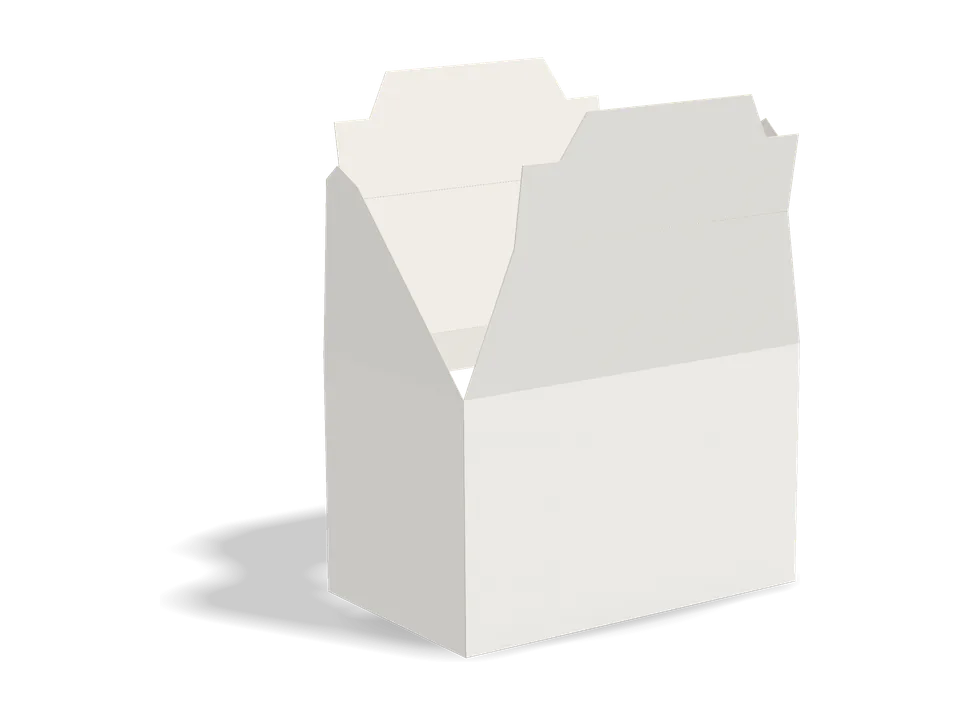

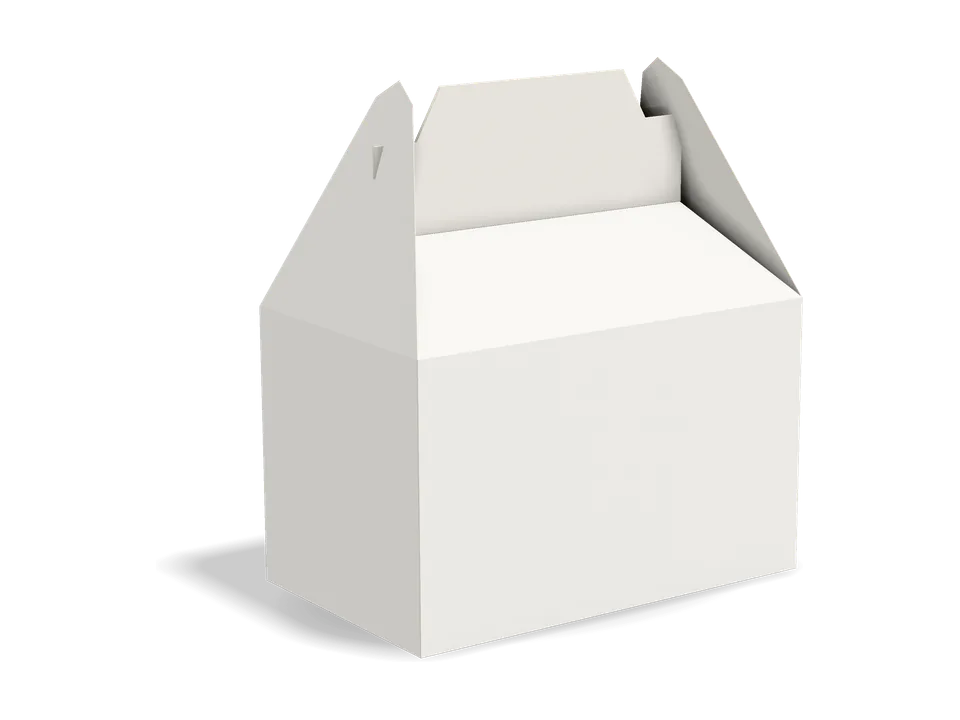

Boîte menu enfant
Boîte à poignée (gable) : toit à deux pans, poignées à oreilles, fond à verrou, fenêtre au dos.
Tracé, exemple 260 × 160 × 160 mm (intérieur). Vos cotes dans l’éditeur.
Boîtes tiroir

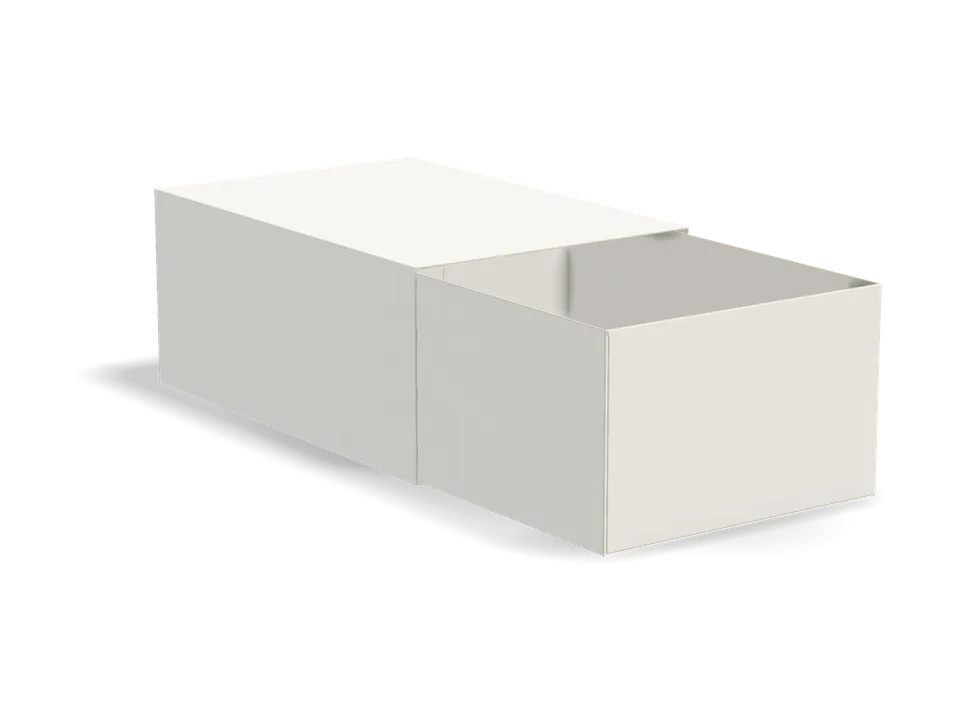

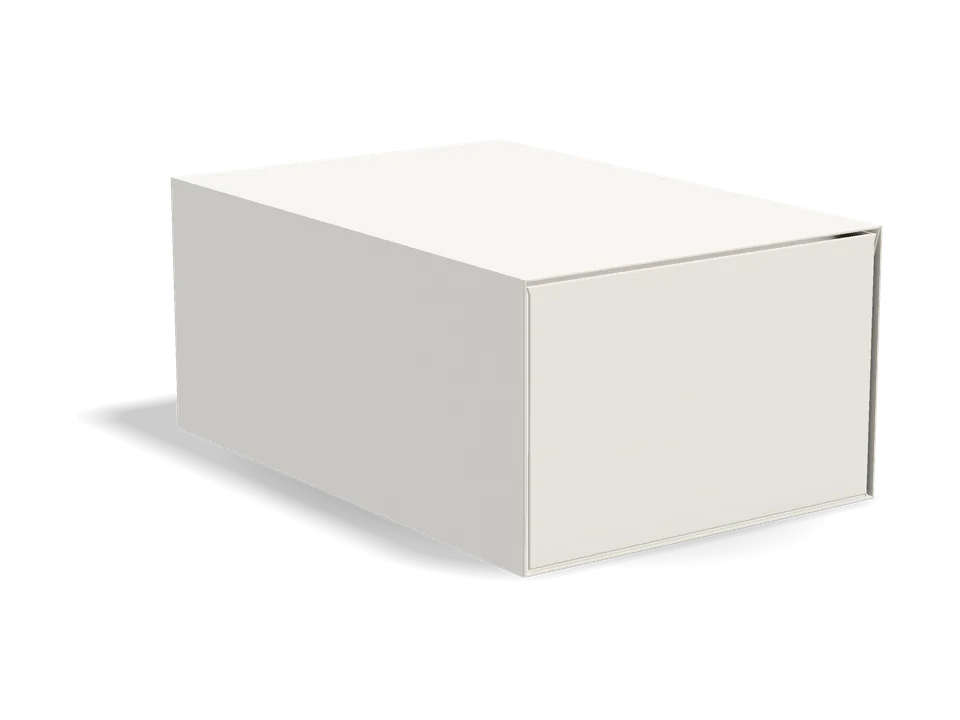

Boîte tiroir
Tiroir à bouts doublés et fourreau qui le coiffe : tiramisu individuel, douceurs, coffrets. D’après le tracé de l’atelier.
Tracé, exemple 120 × 80 × 50 mm (intérieur). Vos cotes dans l’éditeur.
Boîtes à bûche

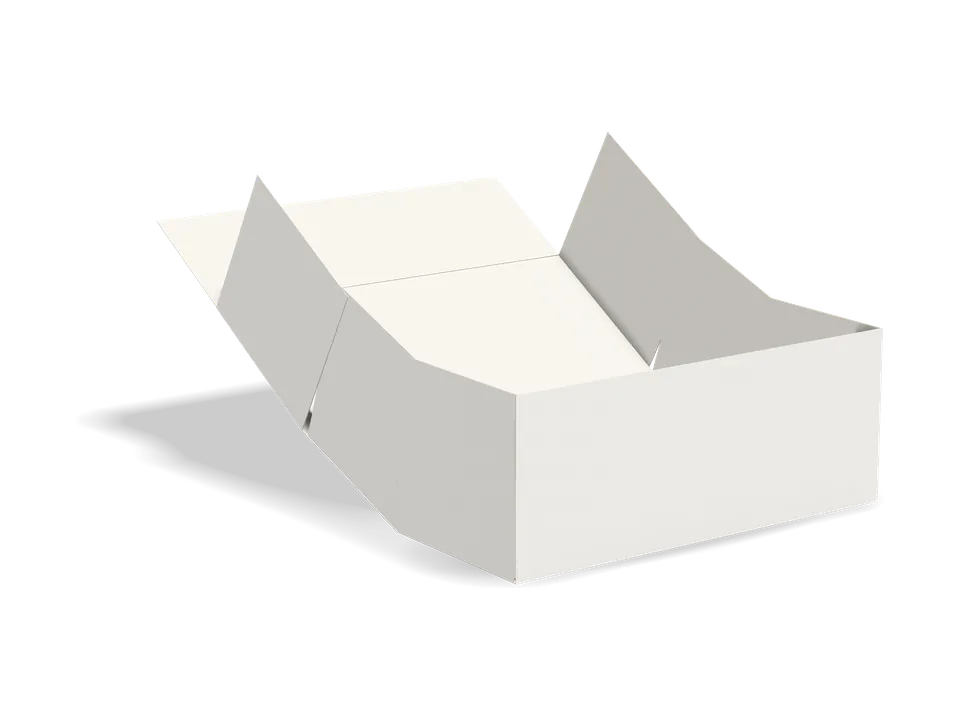

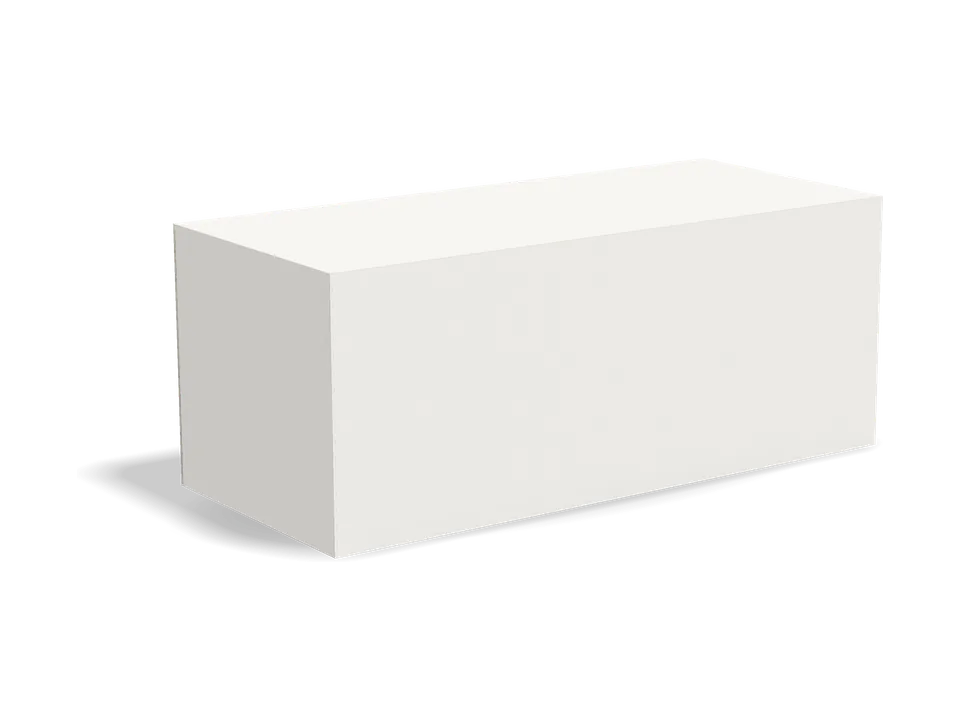

Boîte à bûche
Boîte allongée d’une seule pièce : fond, dos, couvercle à languette et rabats d’extrémité. D’après les trois tracés de l’atelier (20, 25 et 30 cm).
Tracé, exemple 250 × 110 × 100 mm (intérieur). Vos cotes dans l’éditeur.
Boîtes à couvercle séparé

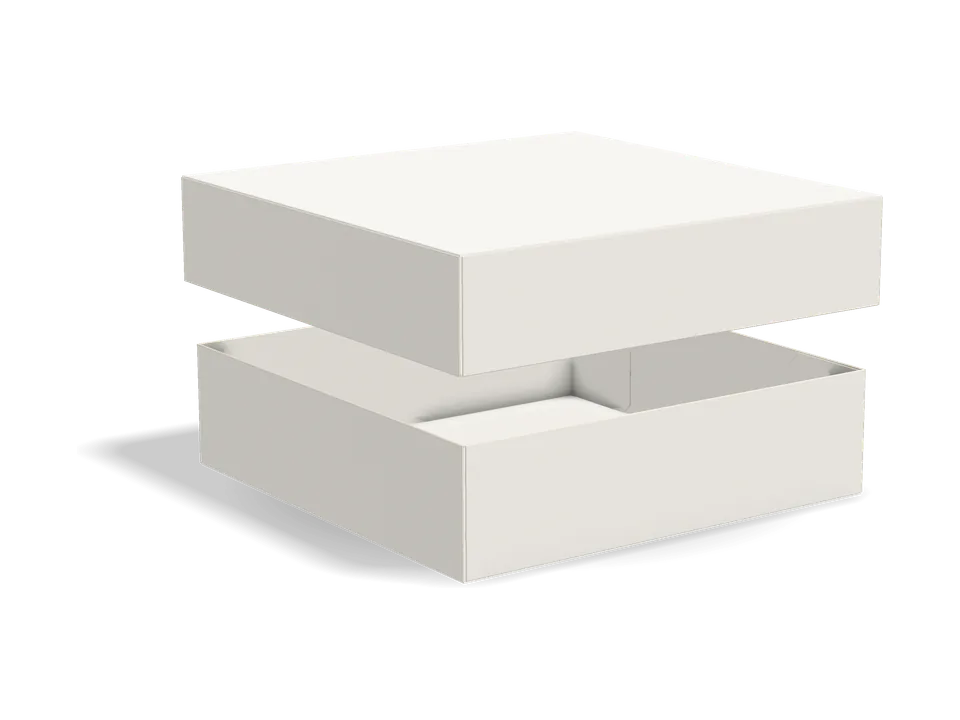

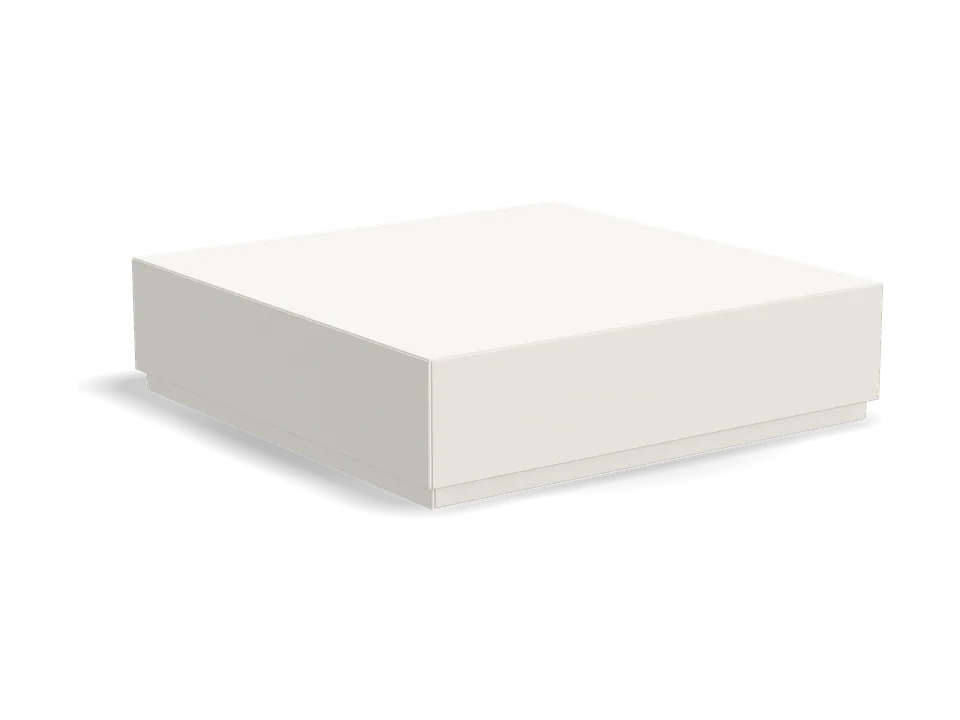

Boîte cadeau à couvercle
Fond et couvercle séparés, chacun à parois doublées et pattes d’angle arrondies, sans colle. Le couvercle coiffe le fond.
Tracé, exemple 150 × 150 × 40 mm (intérieur). Vos cotes dans l’éditeur.
Boîtes à anse

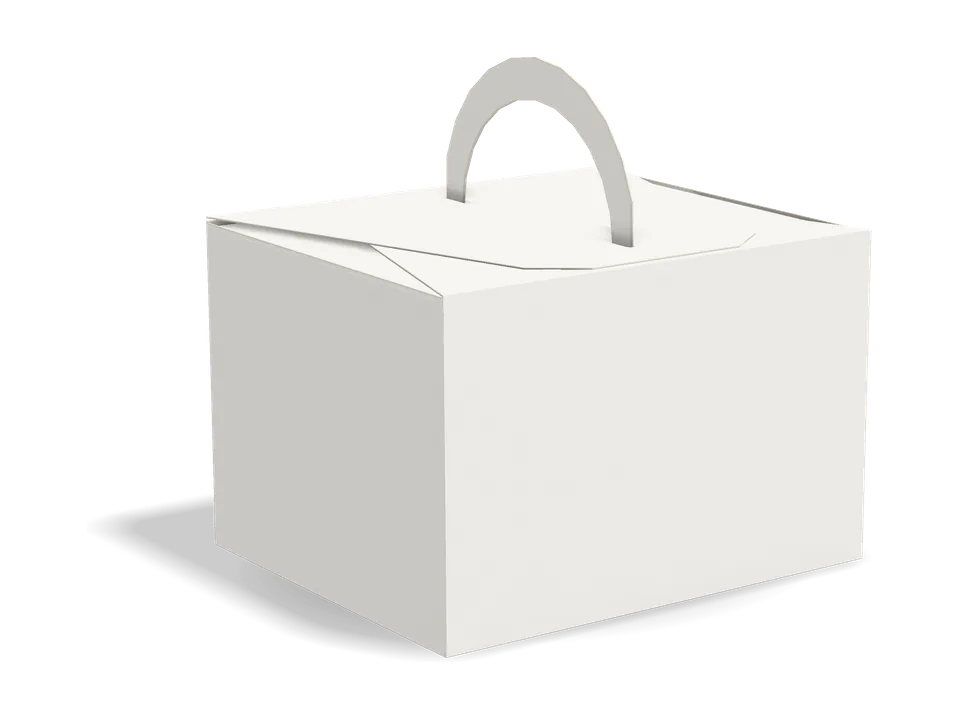

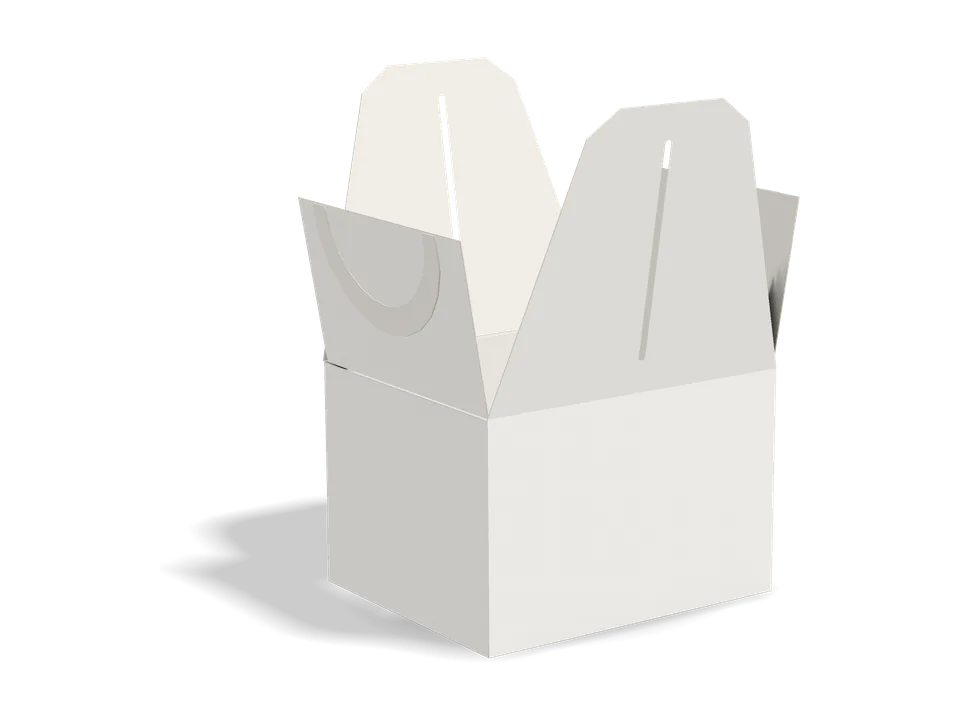

Boîte à gâteau à anse
Fond automatique qui se monte d’un geste, deux pignons à fente et une anse en deux demi-anneaux qui passe au travers : se porte sans sac.
Tracé, exemple 120 × 100 × 80 mm (intérieur). Vos cotes dans l’éditeur.
Porte-frites et cornets

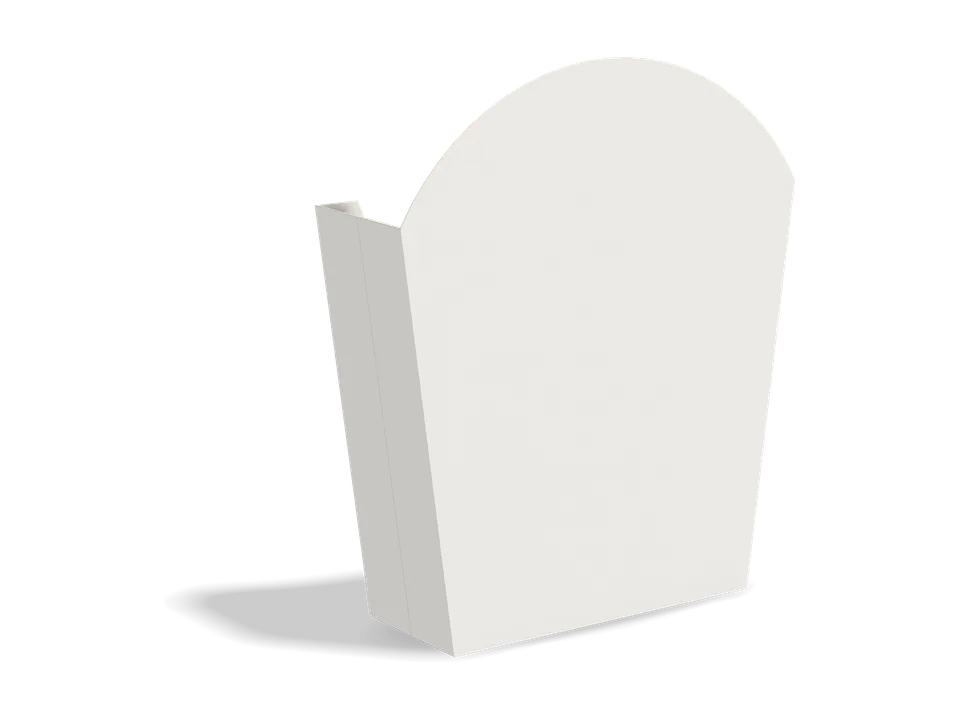

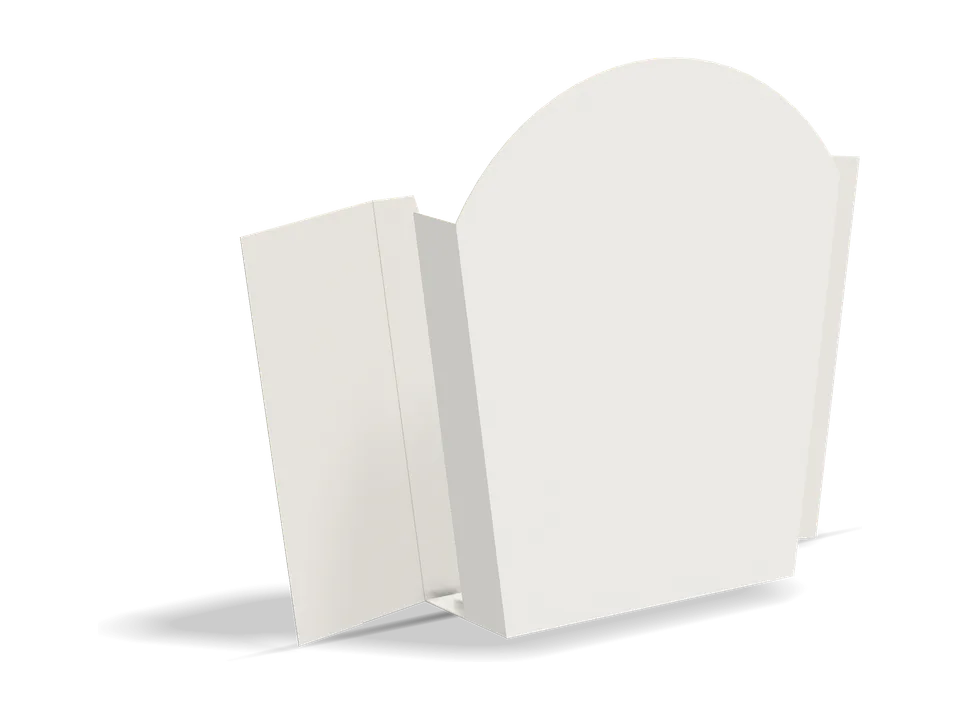

Porte-frites
Cornet à fronton arrondi et fond soufflet, livré à plat ; dos à encoche, côtés évasés.
Tracé, exemple 120 × 50 × 140 mm (intérieur). Vos cotes dans l’éditeur.
Aucune structure ni boîte à venir ne correspond. Essayez un autre mot (étui, caisse, pâtisserie…) ou demandez une structure.
Par secteur d’activité.
Les mêmes structures, rangées par usage. Les boîtes sans tracé arrivent avec ceux de l’atelier : demandez celle qu’il vous faut.
Pâtisserie
7 disponibles sur 9
Boîte pâtissière standard
Coins pliés, couvercle attenant
Boîte cake américain
Hauteur 10 cm ; fond + couvercle à partir de 23 cm
Boîte à gâteau à anse
Fond automatique, pignons à fente, anse intégrée ; sans colle au montage
Boîte cadeau à couvercle
Fond et couvercle séparés, parois doublées ; petits gâteaux, chocolats
Boîte à bûche
Couvercle à languette, rabats d'extrémité ; 20, 25 et 30 cm
Plateau à gâteaux
Rebord roulé de 2 cm
Cache-plateau
Boîte à plateau, couvercle attenant ; 20 × 30 et 30 × 40 (deux pièces)
- Boîte cake layerBientôtDemander cette boîte
- Boîte à macaronsBientôtDemander cette boîte
Restaurant
5 disponibles sur 12
Boîte menu enfant
Boîte à poignée, fenêtre au dos
Boîte burger
Coque à languette ou à taquets
Boîte pizza standard
Couvercle attenant, façade roulée
Boîte tiramisu
Tiroir et fourreau
Porte-frites
Fond soufflet, livré à plat
- Lunch boxBientôtDemander cette boîte
- Boîte pizza rectangulaireBientôtDemander cette boîte
- Boîte sandwichBientôtDemander cette boîte
- Barquette standardBientôtDemander cette boîte
- Barquette à emporterBientôtDemander cette boîte
- Porte-crêpeBientôtDemander cette boîte
- Porte hot-dogBientôtDemander cette boîte
Cosmétique et pharmacie
4 disponibles sur 4
Étui standard
Rabat inversé ou rabat droit
Étui à fond 1-2-3
Fond semi-automatique, pour flacons et pots
Boîte pot de crème
Fond 1-2-3 et encoche au dos
Étui pour ampoules
Fond 1-2-3 et encoche au dos
Expédition
4 disponibles sur 4
Caisse américaine
FEFCO 0201, quatre rabats dessus et dessous
Caisse demi-fermée
FEFCO 0200, rabats sur une seule face
Boîte produit en micro-cannelure
Fond 1-2-3 double crochet, se monte sans colle
Boîte à fond automatique
Fond crash-lock, double couvercle à boucle de sécurité
Les prochaines structures.
Les familles en préparation. Chacune sera publiée avec sa fiche, sa 3D et son texte, après vérification sur deux tracés d’atelier.
Étui à fond automatique
Fond à encliquetage, pour flacons et produits lourds.
Boîte mailer à couvercle rabattable
Plateau à couvercle attaché, parois roulées ; FEFCO 0427 et 0429.
Flip top
Couvercle rabattant, verrouillé ou autoverrouillant, avec ou sans fenêtre.
Boîtes à fenêtre et présentoirs
Fenêtre, accroche présentoir, boîte présentoir pour vitrine.
Berlingot à poignée
Gable box, avec ou sans fenêtre.
Boîtes gâteau
Une et deux pièces, avec poignée intégrée ou fenêtre.
Pizza et burger
Boîtes de restauration à montage rapide.
Sacs en papier
Sac à poignées, fond plat.
Il vous manque une structure ?
Envoyez-nous le tracé que votre atelier découpe déjà : il devient la référence de calibration, et la structure est publiée en priorité pour les abonnés Studio.
